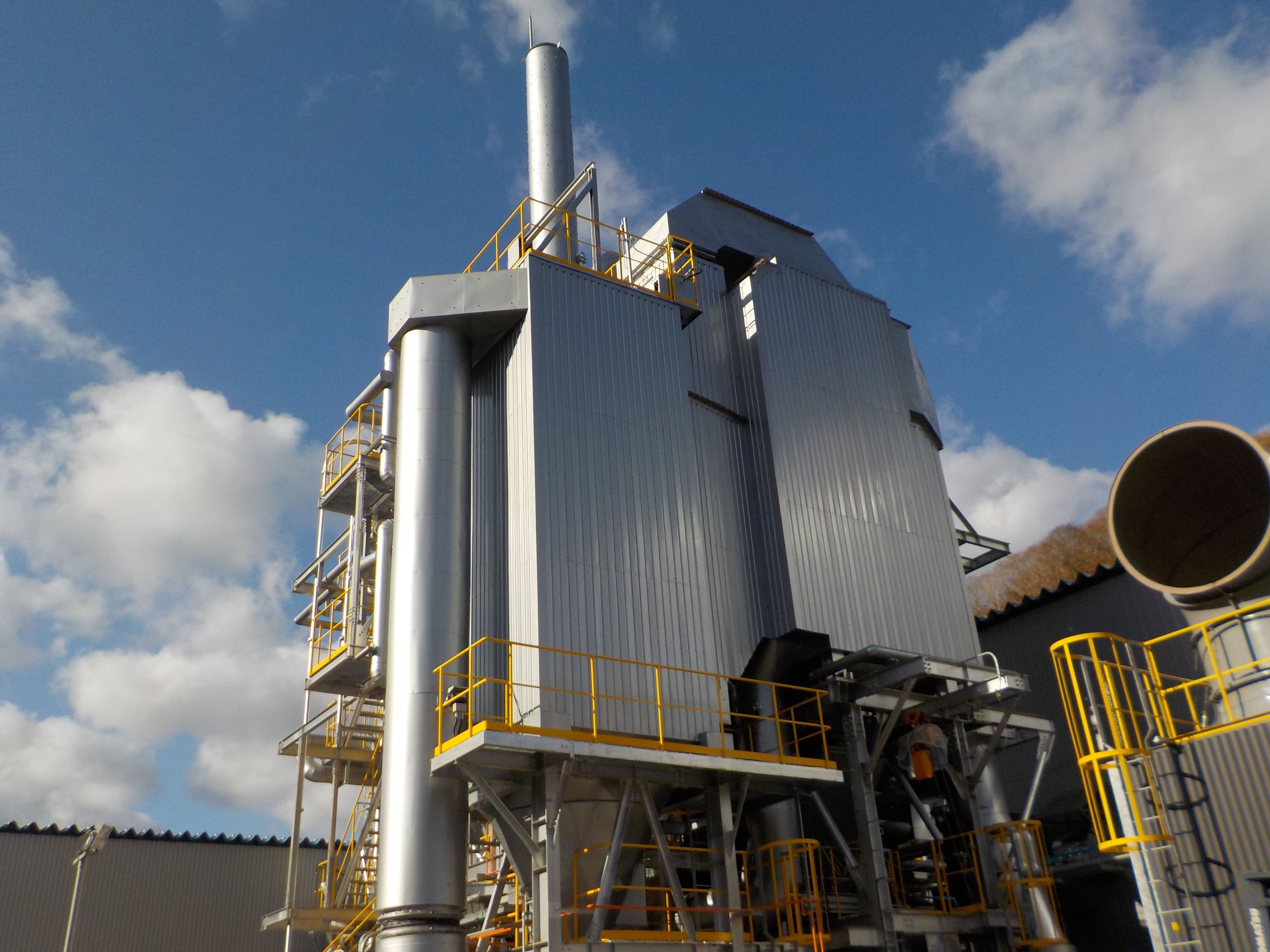

代表的なろ過式集じん装置の一つで、公害防止・労働環境の改善・有価粉体の回収などを目的として広く用いられていられる『ろ過装置』です。
布やフェルトで出来た袋状のろ材に排気ガスを通過させ,排ガス中のばいじん成分を表面に捕集します。
布素材,形状の選択により,広範囲の温度や組成の排ガスに対応する事が可能です。
ガラス繊維やPTFEを使用すれば250 ℃ 、ステンレスメッシュやセラミック繊維を使用すれば500 ℃ 以上の排ガスの集じんが可能です。
ろ布の選択により,バグフィルターはサイクロンで捕集できないナノミクロン以下の粒子も捕集できます。
尚、ろ材にばいじんが堆積すると圧力損失が増すので,連続かつ効率的な集じん操作を行うためには,定期的にこの粉じん層を払い落とす必要があり、
払い落とす方式としてパルスジェット式・逆圧式・機械振動式などがあます。

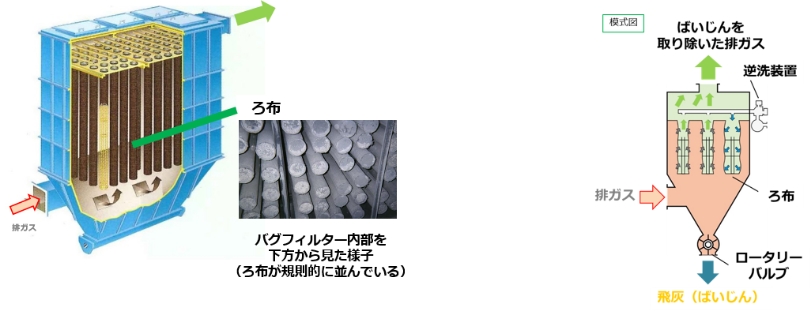

バグフィルターの中には数百~数千本の「ろ布」が設置されており、排ガスがろ布を通過する際にばいじん等が捕集されます。
排ガス中に含まれる有害物質もばいじんに吸収し、バグフィルターでばいじんごと捕集され、ダストとして回収されます。
主材料 | 使用温度(℃) | 目付(g/m2) | 厚さ(mm) | 通気度(cm3/cm2sec) | 特徴他 |
---|---|---|---|---|---|
PET ポリエステル |
120~130 | 500 | 1.2 | 15 | - |
PET ポリエステル(制電) |
120~130 | 500 | 1.2 | 16 | 帯電防止仕様 |
Acryl アクリル |
120~140 | 500 | 2 | 18 | 帯電防止仕様 |
PPS | 170~190 | 500 | 1.6 | 17 | ボイラー等、耐薬品性 |
PPS(ガラスキフ) | 170~190 | 650 | 1.4 | 20 | アスファルト用(多用途) |
m-aramid 耐熱ナイロン |
180~200 | 450 | 1.6 | 20 | 帯電防止仕様 |
m-aramid 耐熱ナイロン |
180~200 | 450 | 1.6 | 20 | ボイラー等 |
m-aramid 耐熱ナイロン |
180~200 | 600 | 2 | 18 | 高耐酸加工、ガラス基布 |
PI P84 |
200~220 | 500 | 2.2 | 16 | - |
PI | 180~200 | 500 | 1.6 | 13 | - |
PI P84 |
200~230 | 620 | 1.3 | 12 | ウラ、100%PTFE、高耐熱用 |
PTFE | 230~260 | 700 | 1.2 | 18 | ガラス基布、高耐熱用 |
PTFE(B) | 230~260 | 700 | 1.2 | 18 | 従来品、100%PTFE |
PTFE(B・W) | 230~260 | 700 | 1.2 | 15 | 低圧損タイプ、100%PTFE |
PTFE(W) | 230~260 | 700 | 12 | 14 | 低圧損タイプ、100%PTFE |
PTFE(B・W) | 230~260 | 700 | 12 | 2~3 | PTFEメンブレン 100%PTFE |
PTFE | 230~260 | 700 | 1.2 | 18 | ガラス基布、高耐熱用 |
Acryl アクリル |
120~140 | 500 | 2 | 18 | 帯電防止仕様 |
バグフィルターの捕集効率を維持する為には、ろ布の定期的なメンテナンスが欠かせません。
ろ布に粉じんが侵入・堆積すると、排ガスがろ布を通過しづらくなり、補修効率の低下及び圧力損失上昇をまねき、バグフィルターとしての機能を果たせなくなります。
又、ろ布が破損したり劣化したりしてしまうと、ばいじんがもれて大気を汚染させる事になります。
